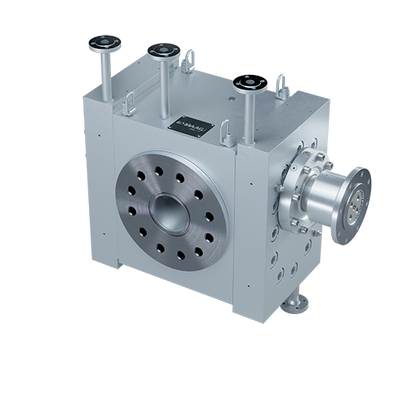

MAAG thermorex⁶ TR/TB/TP/TO představuje posilovací a polymerní dávkovací čerpadlo pro průmyslové aplikace. Je určeno pro procesy, ve kterých je potřeba šetrně vést plastovou taveninu s vysokou i nízkou viskozitou celým systémem bez ztráty stability průtoku a bez nadměrného smykového namáhání.
Speciálně navržené ozubení s nízkou kompresí umožňuje, aby řada thermorex⁶ dosahovala vysokého tlaku při současně nízkém smyku. Čerpadlo proto pracuje jako dopravní, posilovací i dávkovací jednotka a udržuje konstantní a přesný tok taveniny i při vysokých výstupních tlacích. Tato vlastnost je důležitá také u nízkoviskózních médií, například u prepolymerů, kde starší generace čerpadel narážely na své limity.
Vysoká účinnost a dlouhá provozní životnost podporují zvýšení kapacity stávajících výrobních linek. Konstrukce současně omezuje pulzaci, snižuje nárůst teploty a zlepšuje přenos tepla v ložiscích, což přispívá ke stabilnějšímu a hospodárnějšímu provozu. Produkt se proto hodí všude tam, kde je rozhodující přesnost dávkování, stabilita procesu a dlouhodobá mechanická odolnost.
thermorex⁶ TR/TB/TP/TO je určeno pro oblasti Compounding, Recycling, Resin & Virgin Polymer Production a Masterbatch. Typická média zahrnují například cellulose acetate, elastomery, epoxy resin, phenolic resin, polyacrylicnitrile, polyamide, polycarbonate, polybutylene teraphthalate, polyethylene teraphthalate, polymethylmethacrylate, polypropylene, polystyrene včetně ABS a EPS, polysulphone, silikon, SBR Latex, nátěrové hmoty, vosky, parafíny, minerální oleje, paliva, petrochemické produkty a mazací oleje. Technické parametry zahrnují diferenční tlak až 320 bar, viskozitu max. 20 000 Pas, u varianty TO max. 60 Pas, a teplotu až 350 °C.
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady MAAG. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.

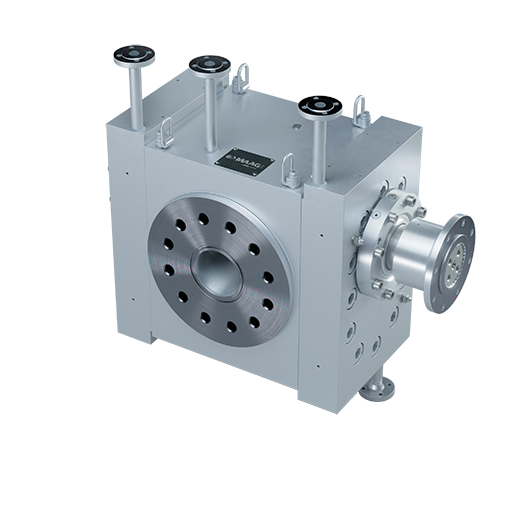

Vysoce výkonné zubové čerpadlo pro polymerní průmysl, navržené pro šetrné dopravování a dávkování taveniny s vysokou i nízkou viskozitou. Model thermorex⁶ TR/TB/TP/TO pracuje jako dopravní, posilovací i dávkovací čerpadlo a udržuje konstantní, přesný tok média i při vysokém výstupním tlaku. Řešení podporuje vyšší účinnost, nižší energetickou náročnost a delší životnost v náročných polymerních provozech.
Řada thermorex⁶ TR/TB/TP/TO je určena pro provozy, ve kterých je potřeba stabilně dopravovat nebo dávkovat plastovou taveninu s různou viskozitou. Konstrukce čerpadla podporuje vysoký tlak, přesný průtok a šetrné zacházení s médiem i v náročných podmínkách zpracování.
thermorex⁶ TR/TB/TP/TO je určen pro několik klíčových oblastí polymerního průmyslu, včetně compoundingu, recyklace, výroby masterbatchů a výroby panenských polymerů a pryskyřic. Uplatní se tam, kde je vyžadována přesnost dávkování a stabilní tok taveniny.
Speciálně navržené ozubení s nízkou kompresí umožňuje dosahovat vysokého tlaku při nízkém smykovém namáhání. Čerpadlo tak zvládá šetrně dopravovat i nízkoviskózní média, například prepolymery, u kterých starší konstrukce narážely na své limity.
Řada přispívá ke stabilnějšímu procesu díky přesnému toku, vyšší účinnosti a nižší pulzaci. Současně omezuje nárůst teploty a zlepšuje přenos tepla v ložiscích, což podporuje delší životnost a hospodárnější provoz.
Řešení je navrženo pro provozy, které potřebují zvýšit kapacitu výroby, omezit energetické ztráty a zlepšit stabilitu polymerního procesu bez kompromisů v přesnosti a životnosti zařízení.
Odolnost proti opotřebení je zvýšena o 25 %, což podporuje delší životnost a vyšší provozní spolehlivost v dlouhodobém zatížení.
Snížení spotřeby energie o 12 % přispívá k hospodárnějšímu provozu a pomáhá omezovat energetickou náročnost výrobní linky.
O 10 % lepší objemová účinnost a o 40 % nižší nárůst teploty podporují stabilnější proces a šetrnější zacházení s taveninou.
O 30 % lepší přenos tepla v ložiscích a o 50 % nižší pulzace pomáhají zvyšovat provozní klid, přesnost a životnost čerpadla.
Níže je uveden přehled nejdůležitějších technických údajů pro řadu thermorex⁶ TR/TB/TP/TO. Konkrétní konfigurace závisí na typu média, viskozitě a způsobu začlenění do výrobní linky.
| Produktová řada | MAAG thermorex⁶ TR/TB/TP/TO |
|---|---|
| Typ zařízení | Posilovací a polymerní dávkovací zubové čerpadlo |
| Hlavní použití | Compounding, Recycling, Resin & Virgin Polymer Production, Masterbatch |
| Funkce | Dopravní, posilovací a dávkovací čerpadlo |
| Diferenční tlak | max. 320 bar |
| Viskozita | max. 20 000 Pas, varianta TO: max. 60 Pas |
| Teplota | max. 350 °C |
| Těleso | Legovaná / uhlíková ocel, jiné materiály na vyžádání |
| Ozubené hřídele | Nitridovaná ocel / nástrojová ocel |
| Ložiska | Nástrojová ocel / ALBr / speciální materiály |
| Hřídelová těsnění | Viscoseal, vispac®, dvojitá mechanická ucpávka s bariérovým systémem |
| Ohřev čerpadla | Olejové vytápění: max. 350 °C při max. 15 bar; sytá nebo přehřátá pára: max. 40 bar |
| Instalace | Do potrubní linky nebo přímo na mixer, hnětač či extruder |
| Typická média | cellulose acetate, elastomery, epoxy resin, phenolic resin, polyacrylicnitrile, polyamide, polycarbonate, polybutylene teraphthalate, polyethylene teraphthalate, polymethylmethacrylate, polypropylene, polystyrene včetně ABS a EPS, polysulphone, silicone, SBR Latex, nátěrové hmoty, vosky, parafíny, minerální oleje a tuky, paliva, petrochemické produkty, mazací olej |
| Příslušenství | Dvojitá mechanická ucpávka, pohonné jednotky, ucpávky, viscoseal |
