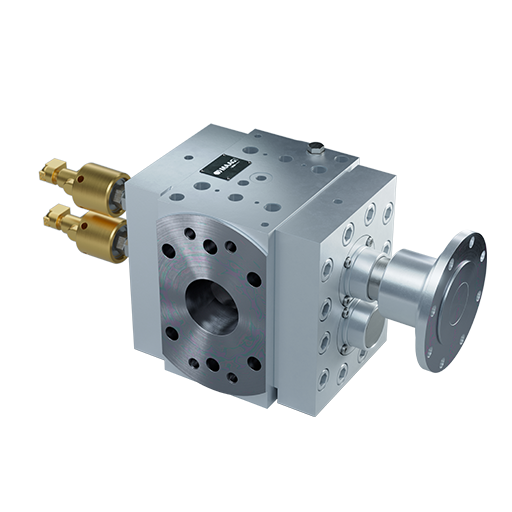

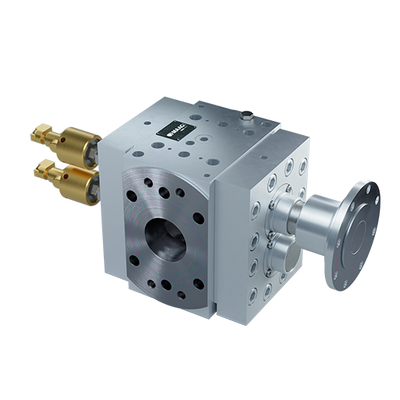

MAAG extrex⁶ ER představuje posilovací zubové čerpadlo pro elastomerický zpracovatelský průmysl. Je určeno pro provozy, ve kterých je nutné šetrně dopravovat vysokoviskózní pryžové směsi při zachování stabilního průtoku, vysokého výstupního tlaku a nízkého smykového namáhání materiálu.
Speciálně navržené ozubení s nízkou kompresí umožňuje, aby extrex⁶ ER pracovalo jako transferové, booster i dávkovací čerpadlo. Tato konstrukce podporuje přesné a rovnoměrné vedení směsi systémem i v podmínkách, kde je materiál velmi suchý nebo naopak výrazně lepivý. Právě v těchto aplikacích dokáže řada překonávat limity starších generací čerpadel, které narážely na problémy se scorch efektem.
Přesný a konstantní tok materiálu i při vysokých výstupních tlacích přispívá ke stabilnějšímu procesu vytlačování a k lepší kvalitě finálního výrobku. Současně se prodlužuje životnost čerpadla díky omezenému vnitřnímu tření. Produkt je tak vhodný pro provozy, které požadují dlouhodobou odolnost, přesnost dávkování a spolehlivý výkon v elastomerových aplikacích.
extrex⁶ ER je určen pro oblast Extrusion. Typickými médii jsou elastomery a silikonová pryž. Technické parametry zahrnují viskozitu až 30 000 Pas, maximální teplotu 120 °C, možnost ohřevu čerpadla i hřídelí teplou vodou nebo olejem a montáž mezi extruder a hlavu extruderu, případně mezi extruder a měnič síta nebo sítovou hlavu. K dispozici jsou také volitelné prvky, například sada rotačních spojek a armatur pro kapalinovou termoregulaci hřídelí nebo čtyři senzorové porty v tělese čerpadla.
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady MAAG. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Vysoce výkonné zubové čerpadlo pro zpracování elastomerů, navržené pro šetrnou dopravu vysokoviskózních pryžových směsí při vysokém tlaku a nízkém smykovém zatížení. Model extrex⁶ ER pracuje jako transferové, posilovací i dávkovací čerpadlo a udržuje konstantní, přesný tok materiálu i u velmi suchých nebo lepivých směsí. Řešení podporuje stabilnější vytlačování, delší životnost a nižší vnitřní tření v náročných elastomerových aplikacích.
Řada extrex⁶ ER je určena pro aplikace, ve kterých je nutné spojit vysoký tlak, přesný průtok a šetrné zacházení s vysokoviskózní pryžovou směsí. Konstrukce čerpadla podporuje stabilní proces i v případech, kdy je materiál velmi suchý nebo výrazně lepivý.
extrex⁶ ER je navržen pro oblast vytlačování elastomerů a může pracovat jako transferové, booster i dávkovací čerpadlo. Uplatní se tam, kde je potřeba udržet konstantní tok materiálu i při vysokém výstupním tlaku.
Speciálně navržené ozubení s nízkou kompresí umožňuje dosáhnout vysokého tlaku při omezeném smykovém zatížení materiálu. Tato konstrukce podporuje šetrnější dopravu směsi a pomáhá zvládat i náročné suché nebo lepivé compoundy.
Konstantní a přesný tok materiálu přispívá ke stabilnějšímu vytlačování a lepší kvalitě finálního výrobku. Omezené vnitřní tření zároveň podporuje vysokou účinnost a prodlužuje životnost čerpadla v dlouhodobém provozu.
Řešení je navrženo pro provozy, které potřebují vyšší objemový výkon, vyšší tlak a vyšší odolnost při zpracování elastomerových směsí. Konstrukční úpravy zároveň podporují lepší utěsnění a delší provozní životnost.
Model přináší o 26 % vyšší specifický objem než RB a o 10 % vyšší specifický objem než RV, což podporuje vyšší procesní výkon při zachování přesného vedení materiálu.
Konstrukce umožňuje dosáhnout o 14 % vyššího tlaku, což rozšiřuje použitelnost čerpadla v náročnějších elastomerových aplikacích.
Odolnost proti opotřebení je zvýšena o 25 %, což podporuje delší životnost a vyšší provozní spolehlivost při intenzivním nasazení.
O 25 % větší těsnicí plocha podporuje lepší utěsnění a stabilnější provoz v aplikacích s vysokými nároky na přesnost a odolnost.
Níže je uveden přehled nejdůležitějších technických údajů pro model extrex⁶ ER. Konkrétní konfigurace závisí na typu směsi, požadavcích linky a zvoleném provozním uspořádání.
| Produktová řada | MAAG extrex⁶ ER |
|---|---|
| Typ zařízení | Posilovací zubové čerpadlo pro zpracování elastomerů |
| Hlavní použití | Vytlačování |
| Funkce | Transferové, booster a dávkovací čerpadlo |
| Viskozita | max. 30 000 Pas |
| Teplota | max. 120 °C |
| Těleso | Legovaná / uhlíková ocel, jiné materiály na vyžádání |
| Ozubené hřídele | Nástrojová ocel, speciální povlaky |
| Ložiska | Nástrojová ocel / speciální materiály |
| Hřídelová těsnění | Viscoseal, Viscoseal s regulací teploty |
| Ohřev čerpadla | Teplá voda nebo olej |
| Ohřev hřídelí | Teplá voda nebo olej |
| Montáž | Mezi extruder a hlavu extruderu, případně mezi extruder a měnič síta nebo sítovou hlavu |
| Typická média | Elastomery, silikonová pryž |
| Volitelné prvky | Sada rotačních spojek a armatur pro kapalinovou termoregulaci hřídelí, 4 senzorové porty v tělese čerpadla (2 standardně) |
| Příslušenství | Pohonné jednotky, maax PC, ucpávky, podpěrný vozík, viscoseal, maax PFC, extrex⁶ Y-Adaptor |
Jednoduché a dvojité pohonné jednotky pro vytlačovací zubová čerpadla
Společně s extrex6 můžeme dodat i pohonnou jednotku jako balíček. Pro optimální výkon je důležité, aby pohonné jednotky byly vypočítány podle požadavků aplikace a co nejpřesněji. Maag má jak odborníky, tak vysoce kvalitní modelovací programy, které zajistí správnou kombinaci točivého momentu, rychlosti a účinnosti.
Těsnění pro polymerová zubová čerpadla a systémy a aplikace polymerních čerpadel
Vysoká spolehlivost a funkčnost jsou rozhodující pro utěsnění procesu vypouštění polymerních aplikací, aby byla zaručena optimální kvalita produktu a dostupnost linky. Hřídelové těsnění vispac® je známé svou robustností a spolehlivostí a zejména snadnou manipulací.
Podpůrný vozík pro multifunkční aplikace
Spolu s extrex6 můžeme poskytnout také podpůrný vozík jako balíček. Nový multifunkční podpůrný vozík lze namontovat ve 2 různých směrech a je také výškově nastavitelný.
