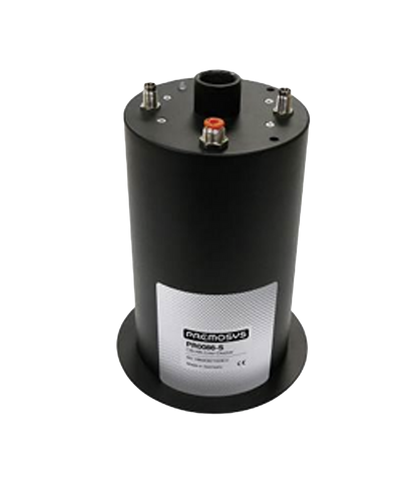

PR0086-S – CIELab Color Checker
PR0086-S (CIELab Color Checker) je průmyslový senzor pro měření barvy a kvality povrchu. Poskytuje výstupy v barevném prostoru CIE 1976 L*a*b*, tristimulus X/Y/Z, index žlutosti (YI E313; YI D1925), index bělosti (CIE whiteness W; tint TW) a ΔE.
Senzor využívá bílý LED zdroj a dosahuje opakovatelnosti < 0,05 ΔE (vztaženo ke vzorku).
Komunikace probíhá přes rozhraní RS485 (proprietární protokol), parametry lze nastavovat přes sériové rozhraní.
Napájení je 24 V DC (±10 %), krytí IP24, provozní teplota 10 až 50 °C.
Precizní měření barvy, jednoduchá instalace, vysoká opakovatelnost a spolehlivost
PR0086-S (CIELab Color Checker) je průmyslový systém pro přesné měření barvy a kvality povrchu v barevném prostoru CIE 1976 L*a*b*. Je určen pro měření nehomogenních povrchů a sypkých (bulk) materiálů, např. granulátu. Díky bílému LED zdroji a vysoké opakovatelnosti měření je vhodný pro stabilní kontrolu procesu a porovnávání barevných odchylek (ΔE). Instalace je jednoduchá a systém lze parametrizovat přes sériové rozhraní.
Pokud si nejste jistí správným zapojením nebo nastavením, kontaktujte naše techniky – pomůžeme s integrací i doporučením vhodné konfigurace.
PR0086-S – CIELab Color Checker
Senzor PR0086-S poskytuje výstupy v CIE 1976 L*a*b* a dále tristimulus X/Y/Z, index žlutosti (YI) a index bělosti (Whiteness), včetně vyhodnocení barevné odchylky ΔE. Komunikace probíhá přes RS485 (proprietární protokol), parametrizace se provádí přes sériové rozhraní.
Mechanická instalace je navržena pro stabilní měření při pracovním úhlu 15°. Detekční plocha závisí na pracovní vzdálenosti, takže si lze zvolit vhodné nastavení podle aplikace (např. bodové měření vs. měření větší plochy).
Technické parametry
| Napájení: | 24 V DC ± 10 %, max. 200 mA |
|---|---|
| Spektrální rozsah: | 380 nm až 780 nm |
| Výstupy: | CIE 1976 L*a*b*, Tristimulus (X, Y, Z), Yellowness Index (YI E313; YI D1925), Whiteness Index (CIE whiteness W; tint TW), ΔE |
| Světelný zdroj: | Bílá LED |
| Opakovatelnost: | < 0,05 ΔE (vztaženo ke vzorku) |
| Rozhraní: | RS485 |
| Komunikační protokol: | Proprietární |
| Parametrizace: | Přes sériové rozhraní |
| Materiál / provedení: | Nerezové tělo, lakované |
| Montáž: | Závit M20x1 |
| Krytí: | IP24 |
| Provozní teplota: | 10 °C až 50 °C |
| Provozní vlhkost: | 35 % až 85 % RH |
| Skladovací teplota: | −10 °C až 60 °C |
| Hmotnost: | cca 1100 g |
Instalace / pracovní geometrie
| Pracovní úhel: | 15° |
|---|---|
| Pracovní vzdálenost / detekční plocha: | 70 mm → 69 mm 100 mm → 78 mm 200 mm → 109 mm 300 mm → 139 mm 400 mm → 169 mm 500 mm → 200 mm |
Poznámky k bezpečnosti
Systém není určen jako bezpečnostně kritická součást strojů a není povolen pro použití v medicínských aplikacích. Při provozu se nedívejte dlouhodobě do světelného zdroje a nikdy nemiřte světelný paprsek do očí.
