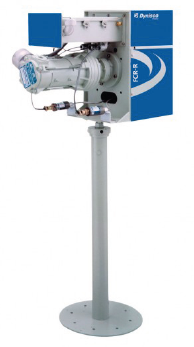

FCR-R - Rheometer

FCR-R - Rheometer

Řada Dynisco FCR-R je speciálně navržena pro průmysl výroby syntetických vláken a může být konfigurována tak, aby měřila rozsah zdánlivých smykových viskozit, duálního index toku taveniny a viskozity za pomocí Cogswellovy rovnice. Systém FCR-R se skládá ze dvou částí: hlavy reometru a řídicí jednotky reometru (RCU).
Hlava reometru je připojena přímo k procesu, kde odebíráne vzorky protékají přes dvě kapiláry a díky nastaveným podmínkám dochází k přesnému měření viskozity a dalších parametrů. RCU kontroluje i parametry měření, jako jsou teplota taveniny, tlak a rychlost otáček čerpadla.


FCR-R - Rheometer

FCR-R - Rheometer

Poptávkový systém

Nakonfigurujte si vlastní přístroj, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o zpracovávaných materiálech.  Díky těmto informacím jsme schopni vytvořit několik nabídek v závislosti na výbavě a po konzultaci si můžete vybrat dle Vašich potřeb. Pokud potřebujete porovnání pro výběrová řízení, rádi Vám pomůžeme najít alternativní produkt z řady Dynisco.

V případě, že potřebujete více informací neváhejte nás kontaktovat.

Konfigurační kód

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Online Rheological Measurement Experience the Benefits of Online Rheology Measurement

FCR - The Flow Characterization Rheometer


Reometr FCR (Flow Characterization Rheometer), speciálně navržený pro průmysl termoplastických polymerů, poskytuje kontinuální měření indexu toku taveniny nebo zdánlivé viskozity přímo ve výrobním procesu. Systém FCR se skládá ze dvou částí: 1.) reometru připojeného přímo k procesu, který odebírá vzorky, upravuje podmínky a měří průtok roztaveného polymeru dvěma oddělenými kapilárami, a 2.) řídicí jednotky RCU (Rheometer Control Unit), která ovládá reometrické zkušební parametry, přijímá data z měřicí hlavy a poskytuje výstupy vypočtených výsledků. může zajišťovat komunikaci s externím distribuovaným řídicím systémem. FCR lze nakonfigurovat k měření duálního indexu toku taveniny, současné měření MFR a zdánlivé viskozity, zdánlivých smykových viskozit a extenzních viskozit za pomocí Cogswellových rovnic.

Rheometer Control Unit

Řídicí jednotka reometru je umístěna ve skříni NEMA 4 (IP 54), která může být umístěna v řídicí místnosti nebo na technologické podlaze. Programování řídicích funkcí a zobrazení výstupů se provádí prostřednictvím místního barevného displeje s dotykovým rozhraním. Jednotka RCU může komunikovat s distribuovaným řídicím systémem (DCS) prostřednictvím analogových a sériových výstupů. RCU pracuje nezávisle a v případě výpadku DCS bude pokračovat ve svých řídicích a analytických funkcích.

Options

■ Různé kapiláry

■ Izolační ventil procesu

■ Stojící konzola nebo nástěnný držák pro RCU

■ Další I/O

■ Vyhřívaná přenosová část

■ Modbus RTU nebo TCP, Profibus, Profinet, Open TCP

■ Nebezpečné prostředí

■ NEMA 4X

■ Jednoduchá kalibrace



Výkonnostní charakteristiky


Index toku taveniny: 0.02 - 5000 g/10 min
Rozsah viskozity: 10 - 105 Pa.S
Smykové napětí: 150 - 1.5 x 105 Pa
Smyková rychlost: 1 – 5000 s-1 (standard die) max. 50,000 s-1 (special die)
Kapiláry:

Viskozita: 1 - 5mm, 10 do 30:1 L/D
Index toku taveniny: 3.8182:1 L/D
Speciální kapiláry: Na vyžádání
Teplota. Rozsah: 40 – 80°C
Rozsah tlaku: 3 x 105 – 3.5 x 107 Pa
Dávkovací čerpadlo:

0,30 cm3 / ot (standard)
K dispozici jsou volitelná čerpadla

Rychlost čerpadla: 2 – 40 RPM
Tok polymerů: 680 g/hod (průměr)





Funkce měření a řízení

Mód smykového napětí:
Nastavený bod: Tlak
Měření: Index toku taveniny
Mód smykové rychlosti:
Nastavený bod: Rychlost čerpadla
Měření: Zjevná viskozita
Regulace teploty: 2 topné zóny
Čerpadlo a kapiláry





Specifikace RCU


Elektrická skříň: NEMA 4 (IP 54)
CPU: S7-300
Rozhraní pro obsluhu: Dotykový displej





Analogové výstupy: (standardně 4 - 20 mA)


Teplota: Teplota čerpadla
Teplota kapiláry
Tavenina 1 a 2, průměrná, pomocná
Tlak: Snímač 1,2,3
Delta tlak 1,2
Reologické: MFR, smyková rychlost, smykové napětí,
viskozita taveniny, relativní viskozita,
vnitřní viskozita





Digitální vstupy: (NO/NC suché kontakty)


Test (motor): on/ off
Topení: on/ off
Režim: tlak / rychlost





Digitální výstupy: (NO/NC)

Porucha
Alarm
Místní/vzdálený
Zapnutí/vypnutí motoru
Materiál v rozsahu





Elektrické specifikace

Napětí systému: 220-240 V jednofázově 50/60 Hz
Výkon: 2000 W (max)







Rozměry RCU:

Kapilární plastometr LMI 5000

Jednoduché a intuitivní ovládání. Výsledky jsou zobrozovány po ukončení měření na displeji přístroje, možnost odeslat na USB, Tiskárnu nebo do softwaru. Všechny volitelné rozšíření plastometru je možné doinstalovat i dodatečně.

Plastometr poskytuje výsledky v podobě MFR, MVR, Melt Density, IV, Shear Viscosity a Shear Rate.



Splňuje normy:
ASTM D1238 a D3364, ISO 1133, BS 2782, DIN 53735, JIS K7210.
