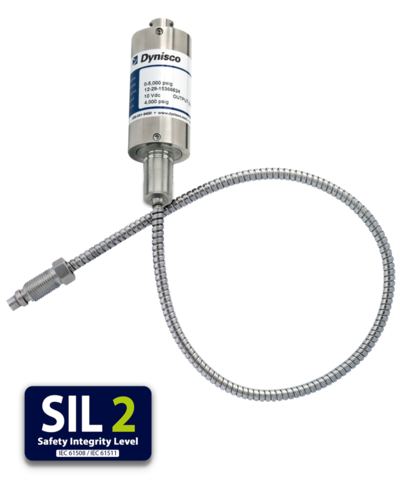

PT4656XL
Modely PT 4656XL jsou ideální pro měření tlaku taveniny v trysce nebo rozdělovači pro vstřikovací aplikace. Flexibilní kapilára sahá od svého pouzdra s elektronikou až k instalované špičce v tavenině stroje, což zaručuje bezkonkurenční pevnost a prodlouženou životnost senzoru.
Každý model má vestavěný zesilovač signálu, který má volitelný výstupní signál pro sběr dat nebo řídicí programy SPC / SQC. Zesílený signál nabízí lepší odolnost proti rušení než standardní signály mV/V. Snímače jsou standardně dodávány s procesním připojením 1/2-20" UNF-2A a odolnou membránou Inconel 718. Díky krycí matici je instalace velmi snadná i v místech s omezeným přístupem.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.
Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou XL
Koncovka snímače a kompatibilní kabelový konektor
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Vysoce přesný snímač tlaku taveniny pro prostorově omezené oblasti
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
PT4656XL - Tlakový snímač s flexibilní kapilárou ve verzi s odolnější membránou (XL).
Snímač je po celé své délce vybaven odolnou flexibilní kapilárou, která dále zvyšuje jeho životnost a zajišťuje vyšší odolnost.
Tento inovativní snímač tlaku je dokonale navržen pro aplikace vstřikování plastů se minimálními nároky na instalační prostor. Díky svým jedinečným vlastnostem a špičkovým technickým parametrům zvládne tento snímač náročné podmínky v jakémkoli prostředí. Výrobce nešetřil na pokročilých technologiích a sofistikovaných výrobních procesech, díky čemuž senzor dosahuje velmi malých rozměrů a nízké hmotnosti, aniž by to jakkoli ovlivnilo jeho výjimečné parametry. Snímač tlaku je ideálním řešením pro širokou škálu aplikací vstřikování plastů díky své výjimečné odolnosti vůči vibracím, kterým velmi dobře odolává. Příjemným bonusem je snadná a bezproblémová instalace tohoto snímače v prostorách s omezenými rozměry.
Výkonnostní charakteristiky
| Rozsahy (psi): |
0 - 30 000 PSI |
| Přesnost: |
±1% FSO |
| Opakovatelnost: |
±0.2% FSO |
| Montážní moment: |
500 inch - lbs. maximum |
| Maximální tlak: |
2 x plný rozsah nebo 35 000 psi (podle toho, co je nižší) |
| Materiál ve styku s tlakovými médii: |
Inconel 718 |
| Hmotnost: |
2 lbs |
Teplotní charakteristiky
Membrána snímače:
|
|
| Maximální teplota membrány: |
750ºF (400ºC) |
| Posun nuly v důsledku změny teploty: |
<20 psi/100°F (36 psi/100°C) |
Hlava snímače:
|
|
| Rozsah provozních teplot: |
-20°F až +160°F (-29°C až +71°C) |
| Vliv teploty v kompenzovaném rozsahu: |
+30°F až +160°F (-1°C až +71°C) |
| Tepelný vliv na nulu: |
±0,05 % plné stupnice/°F |
| Tepelný vliv na rozpětí: |
±0,02 % plné stupnice/°F |
Elektrické charakteristiky
PT4655XL:
|
|
| Výstup: |
0 až 5 Vdc |
| Vstupní napětí: |
11 až 32 Vdc nebo ±12 až ±16 Vdc |
| Odolnost proti zatížení: |
2,000 Ohms minimum |
| Nastavení nuly Rozsah nastavení: |
±15% |
| Rozsah nastavení rozpětí: |
±15% |
PT4655BXL:
|
|
| Výstup: |
1 až 6 Vdc |
| Vstupní napětí: |
11 až 32 Vdc nebo ±12 až ±16 Vdc |
| Odolnost proti zatížení: |
2,000 Ohms minimum |
| Nastavení nuly Rozsah nastavení: |
±15% |
| Rozsah nastavení rozpětí: |
±15% |
PT4656XL:
|
|
| Výstup: |
0 až 10 Vdc |
| Vstupní napětí: |
16 až 32 Vdc nebo ±14 až ±16 Vdc |
| Odolnost proti zatížení: |
2,000 Ohms minimum |
| Nastavení nuly Rozsah nastavení: |
±15% |
| Rozsah nastavení rozpětí: |
±15% |
PT4656BXL:
|
|
| Výstup: |
1 až 11 Vdc |
| Vstupní napětí: |
16 až 32 Vdc nebo ±14 až ±16 Vdc |
| Odolnost proti zatížení: |
2,000 Ohms minimum |
| Nastavení nuly Rozsah nastavení: |
±15% |
| Rozsah nastavení rozpětí: |
±15% |
Průvodce objednáváním řady PT4655XL a PT4656XL
Řada PT4655XL a PT4656XL - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
