PT 420 | 422 | TPT 432
Snímače řady PT420 jsou snímače s přesností ±0,25 %, které jsou ideální pro snímání tlaku taveniny vyžadující vysokou přesnost, snadnou instalaci, opakovatelnost a spolehlivost. Snímače PT420 poskytují výstupní signál 3,33 mV/V, který je navržen tak, aby fungoval s většinou indikátorů tlaku.
Snímač PT420 je vybaven 8pinovým konektorem Bendix. K dispozici jsou také volitelné konfigurace termočlánků nebo odporových teploměrů pro snímání teploty taveniny a tlaku v jednom bodě. PT420 má závit UNF 1/2-20 pro montáž do standardních montážních otvorů a může být dodán s řadou dalších elektrických připojení.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

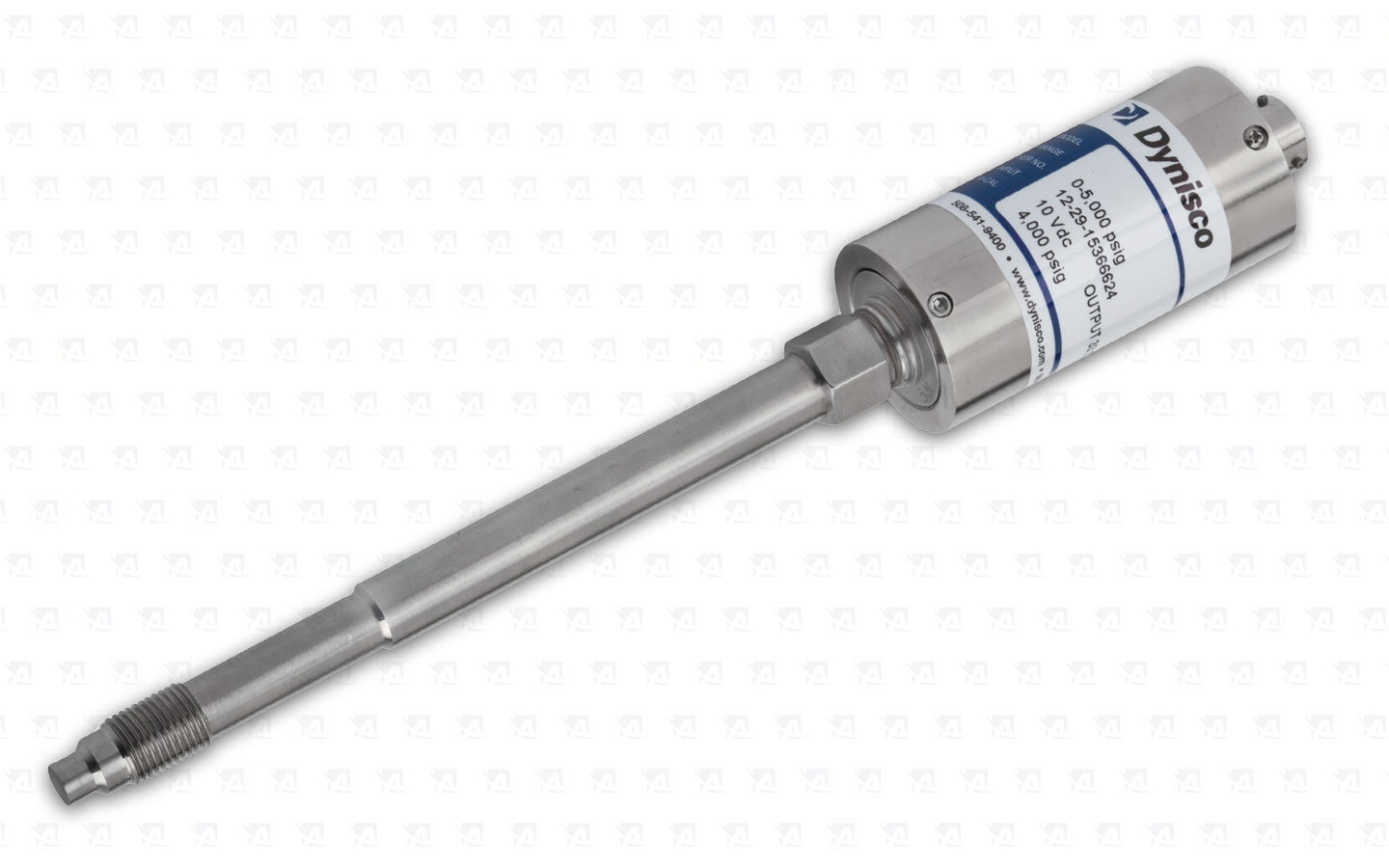

PT 420 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

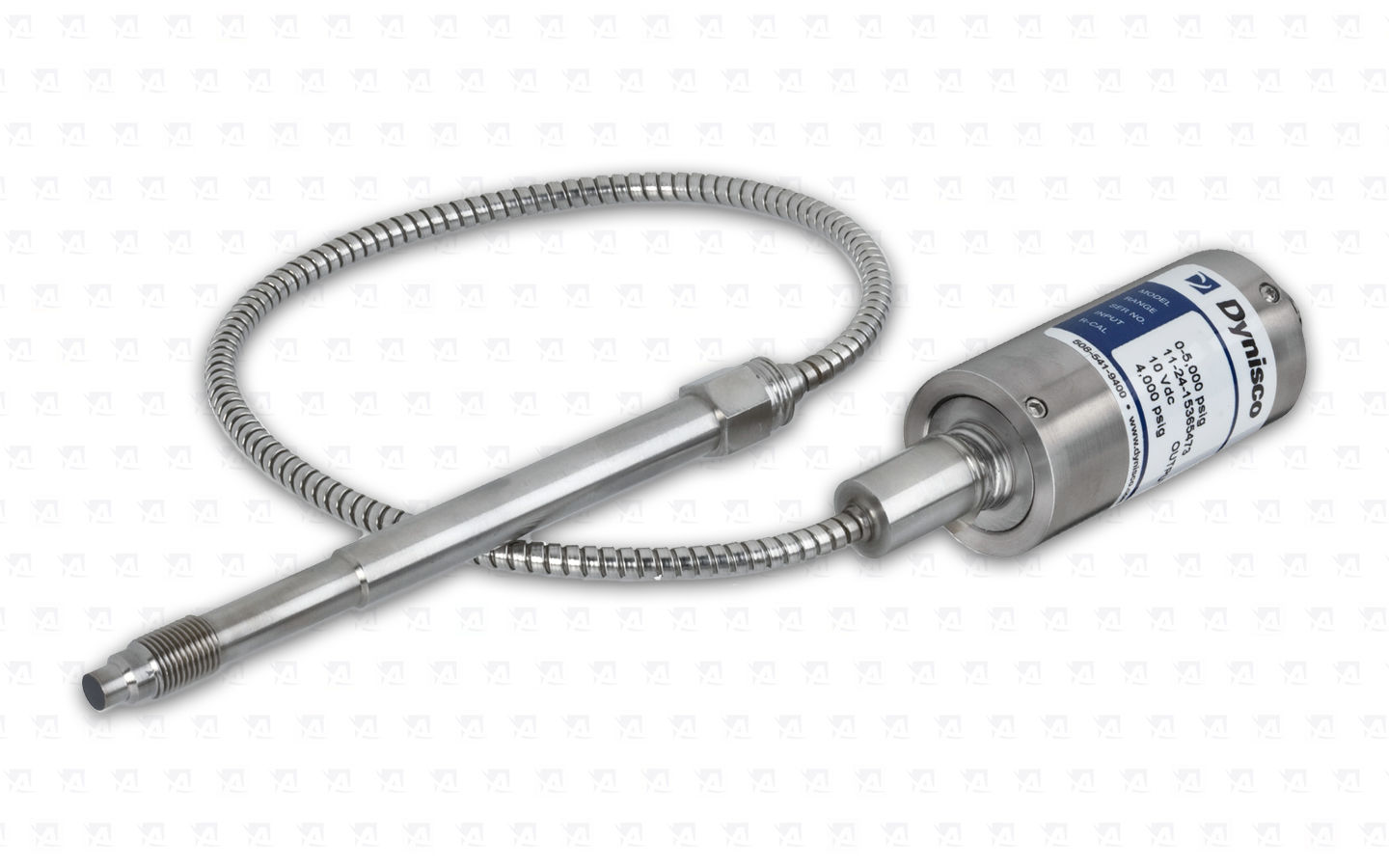

PT 422 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

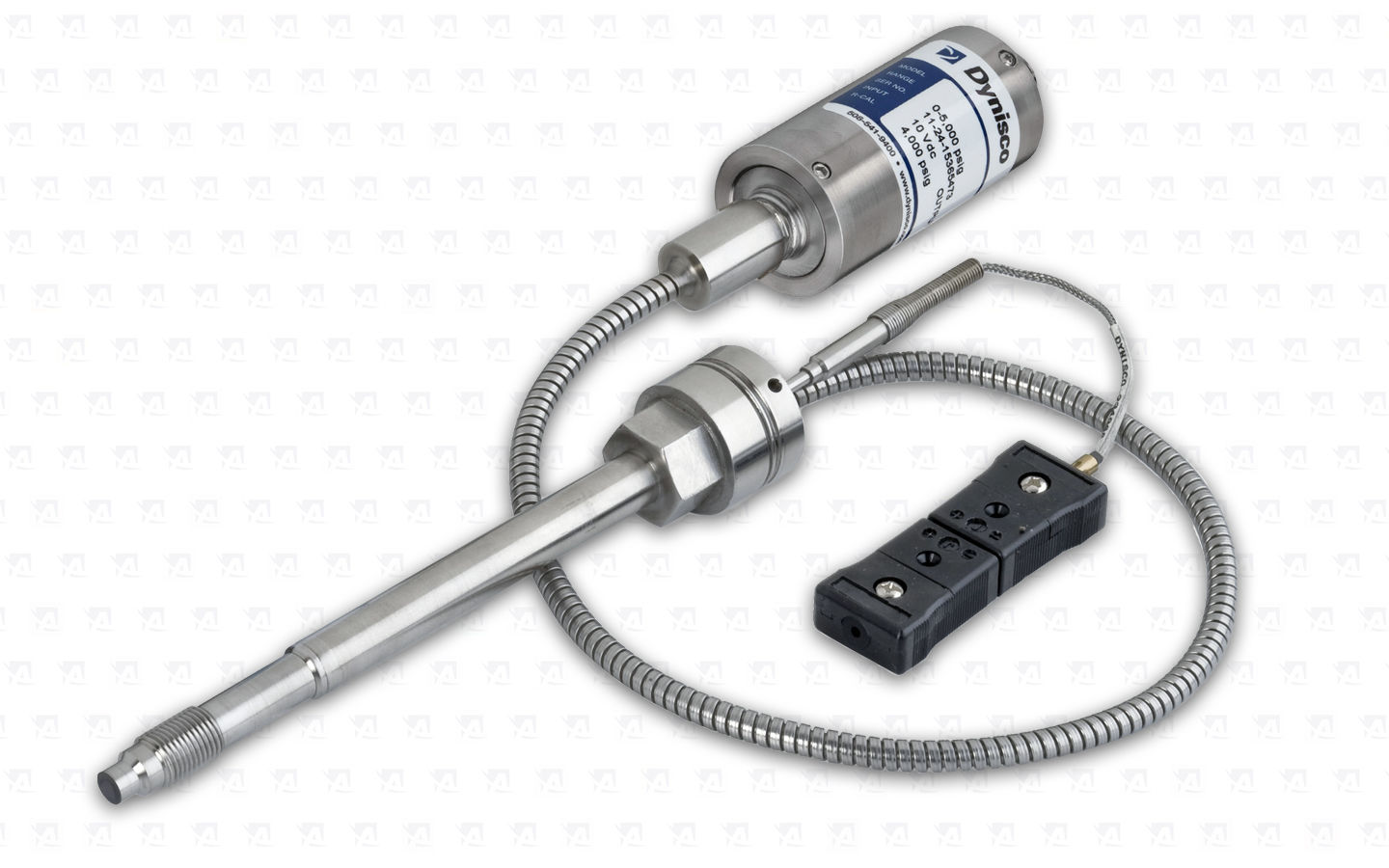

PT 432 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

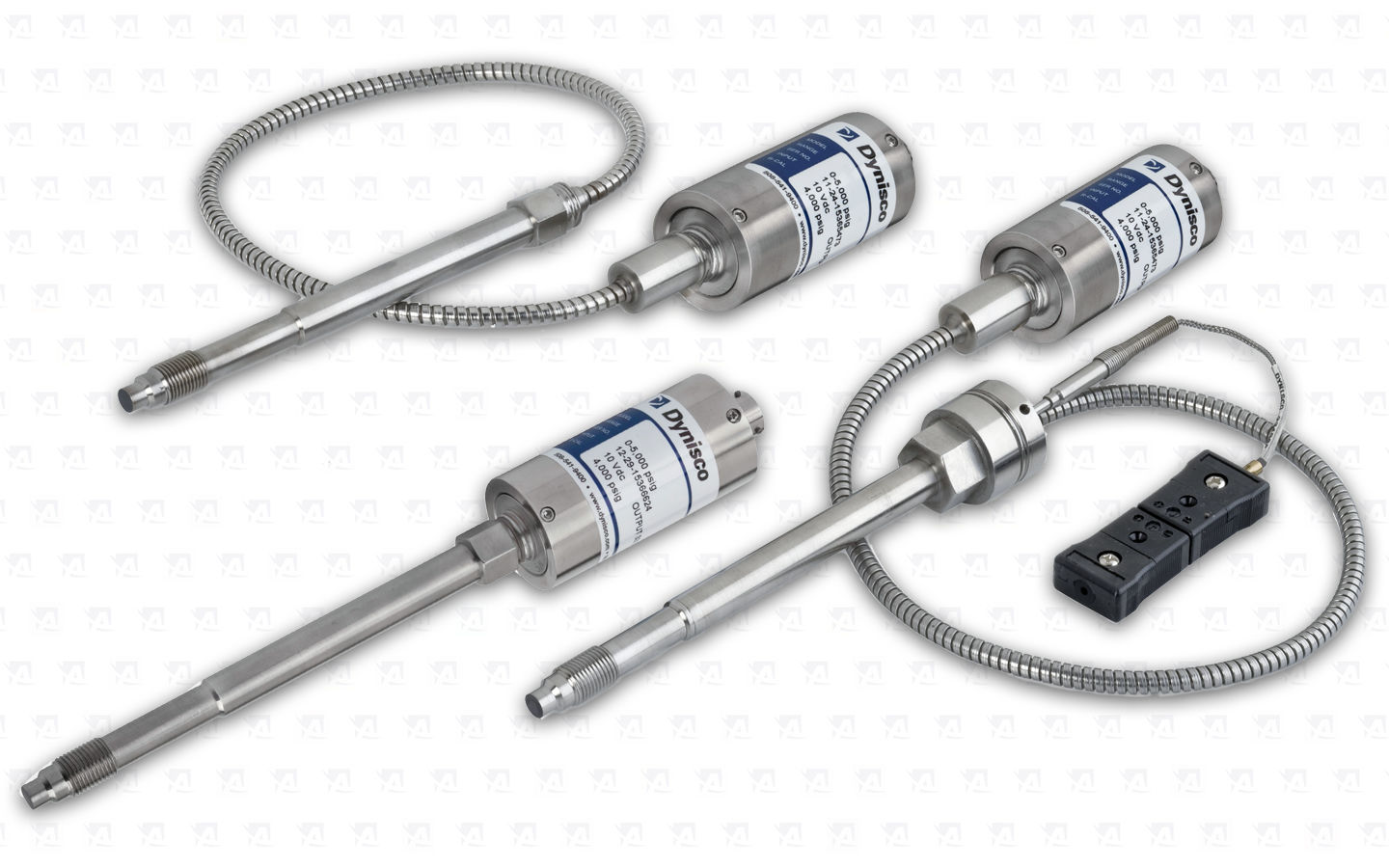

Sada snímačů taveniny PT 420

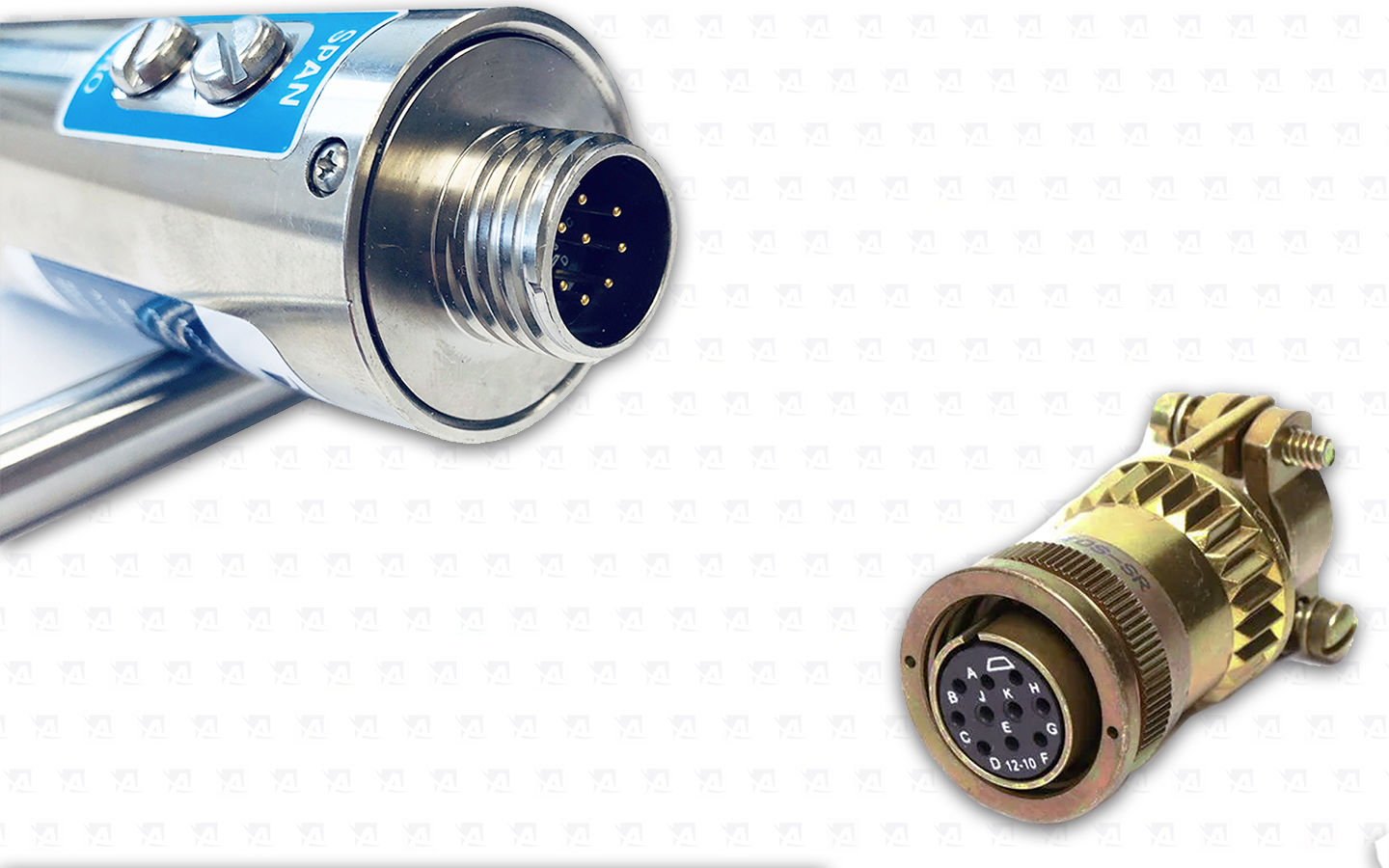

Koncovka snímače a kompatibilní kabelový konektor

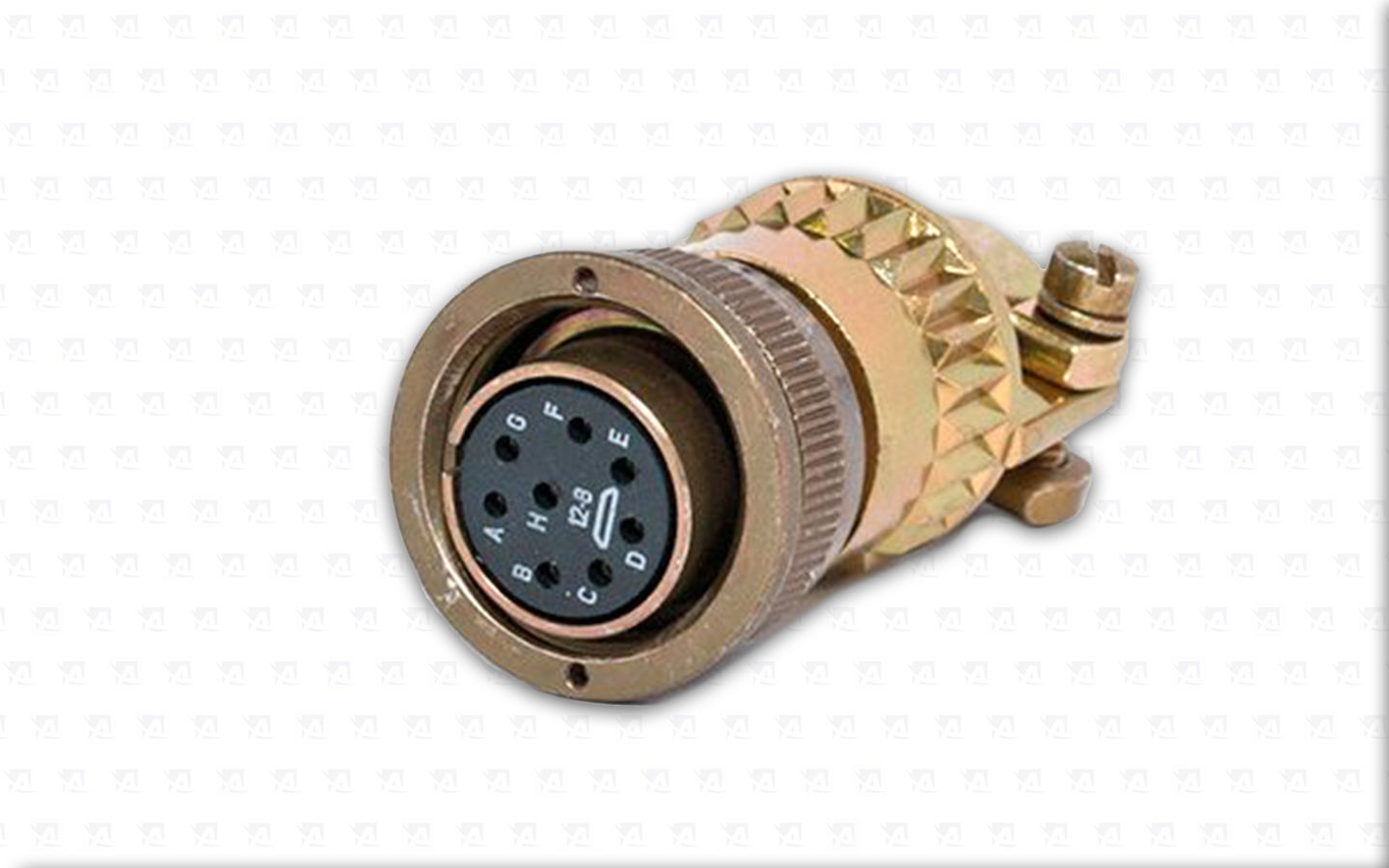

Detail - Šroubovací kabelový konektor Amphenol 8-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
PT420 Snímače tlaku taveniny- S pevnou tyčí
Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.
PT422 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou
Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
TPT432 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem
Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Výkonnostní charakteristiky
Výstupy: |
3.33 mV/V ± 2.0% |
Vstupní napětí: |
Doporučené napětí 10 Vdc, maximálně 12 Vdc |
Přesnost: |
± 0,25 % FSO, (včetně linearity, opakovatelnosti a hystereze)
± 0,5 % FSO pro rozsahy 500, 750, 1 000 psi |
Opakovatelnost: |
± 0.1% FSO, ± 0.2% FSO for 500, 750, 1,000 psi ranges |
Konfigurace: |
Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem |
Odolnost mostu: |
Vstupní údaje: Výstup: minimálně 345 ohmů 350 Ohmů ± 10% |
Přetlak: |
2X FSO nebo 35 000 psi (podle toho, která hodnota je nižší) |
Rozsah nastavení nulového vyvážení: |
±5% FSO |
Izolační odpor: |
1000 megohms @ 50 Vdc |
Interní kalibrace (R-Cal): |
80% FSO ± 0.5% |
Teplotní a mechanické charakteristiky
Maximální teplota membrány: |
750°F (400°C) |
Posun nuly (v důsledku změny teploty): |
15 psi/100°F Typické (27 psi/100°C) |
Provozní teplota elektroniky: |
250ºF (121ºC) |
Posun nuly (v důsledku změny teploty): |
± 0,01 % FS/°F max (± 0,02 % FS/°C max |
Posun rozpětí (v důsledku změny teploty): |
± 0,005 % FS/°F max (± 0,01 % FS/°C max |
Montážní moment: |
500 inch/lbs. max |
Standardní smáčené části: |
SST s povlakem Dymax® 15-5 PH |

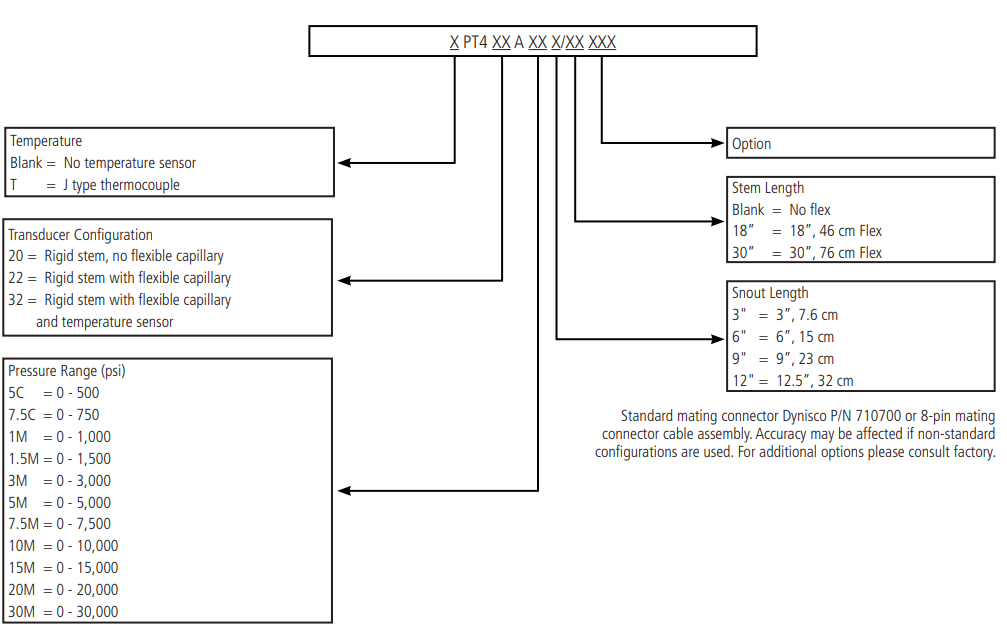

Průvodce objednáváním řady PT420A

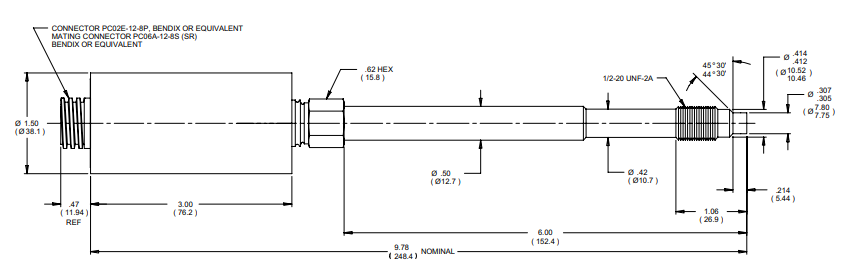

PT420 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

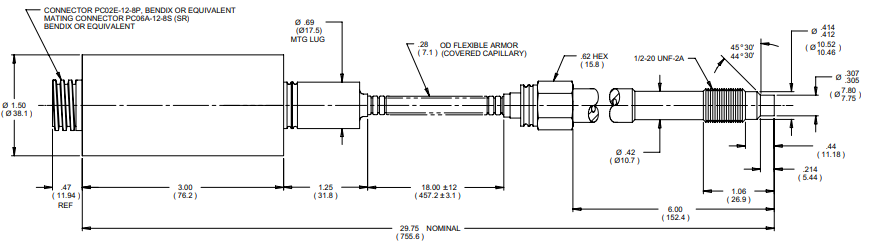

PT422 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

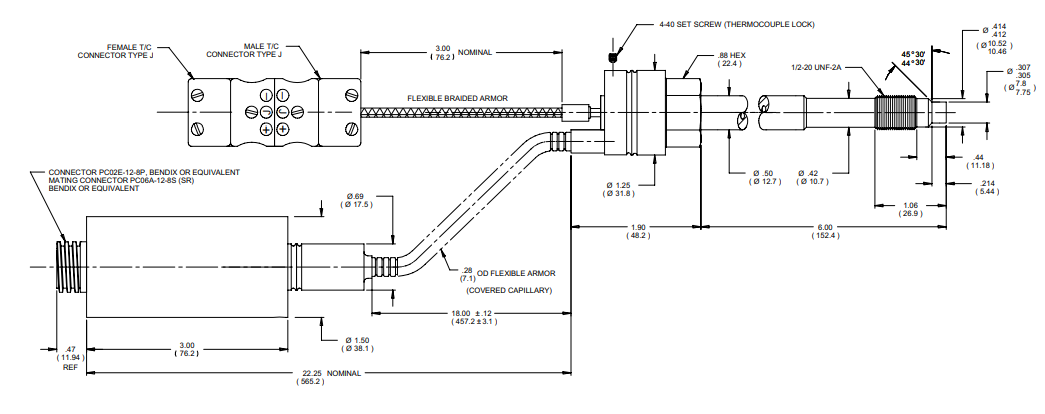

PT432 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
