PT435A
Řada snímačů tlaku PT435A je ideální volbou pro přesné měření tlaku taveniny polymeru v místech, kde není dostatek místa pro běžný snímač. Exponovaná část kapiláry umožňuje ohyb s malým poloměrem 3 mm a díky speciální konstrukci špičky s volně otočnou maticí zjednodušuje instalaci a umožňuje použití snímačů Dynisco i tam, kde není možné instalovat standardní snímač s pevnou tyčí nebo flexibilní kapilárou.
Standardní snímače jsou dodávány s membránou s povrchovou úpravou DyMax® , která zvyšuje odolnost proti opotřebení a prodlužuje životnost. Pro snadné připojení a odpojení se používá 8pinový konektor Bendix.

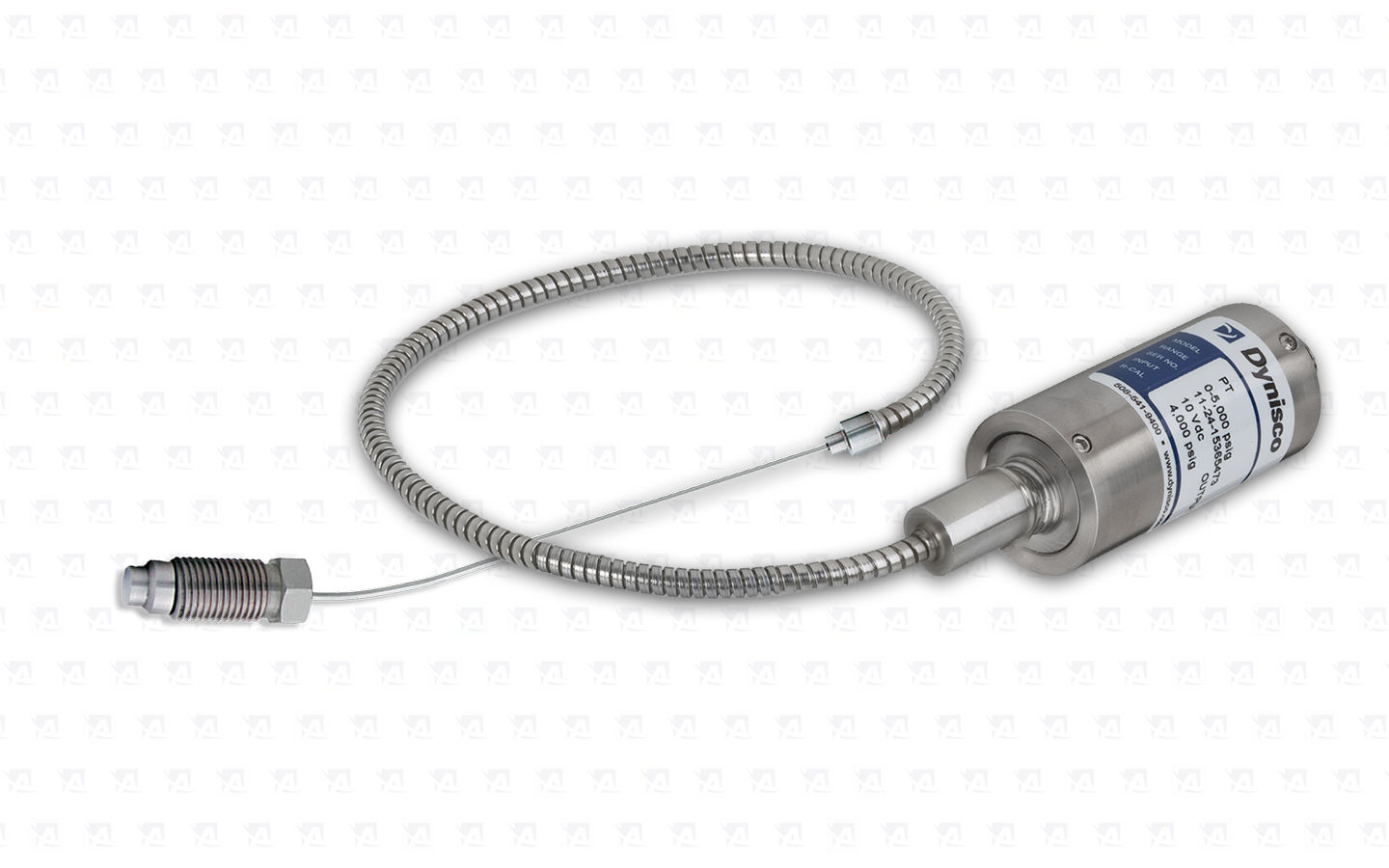

PT 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

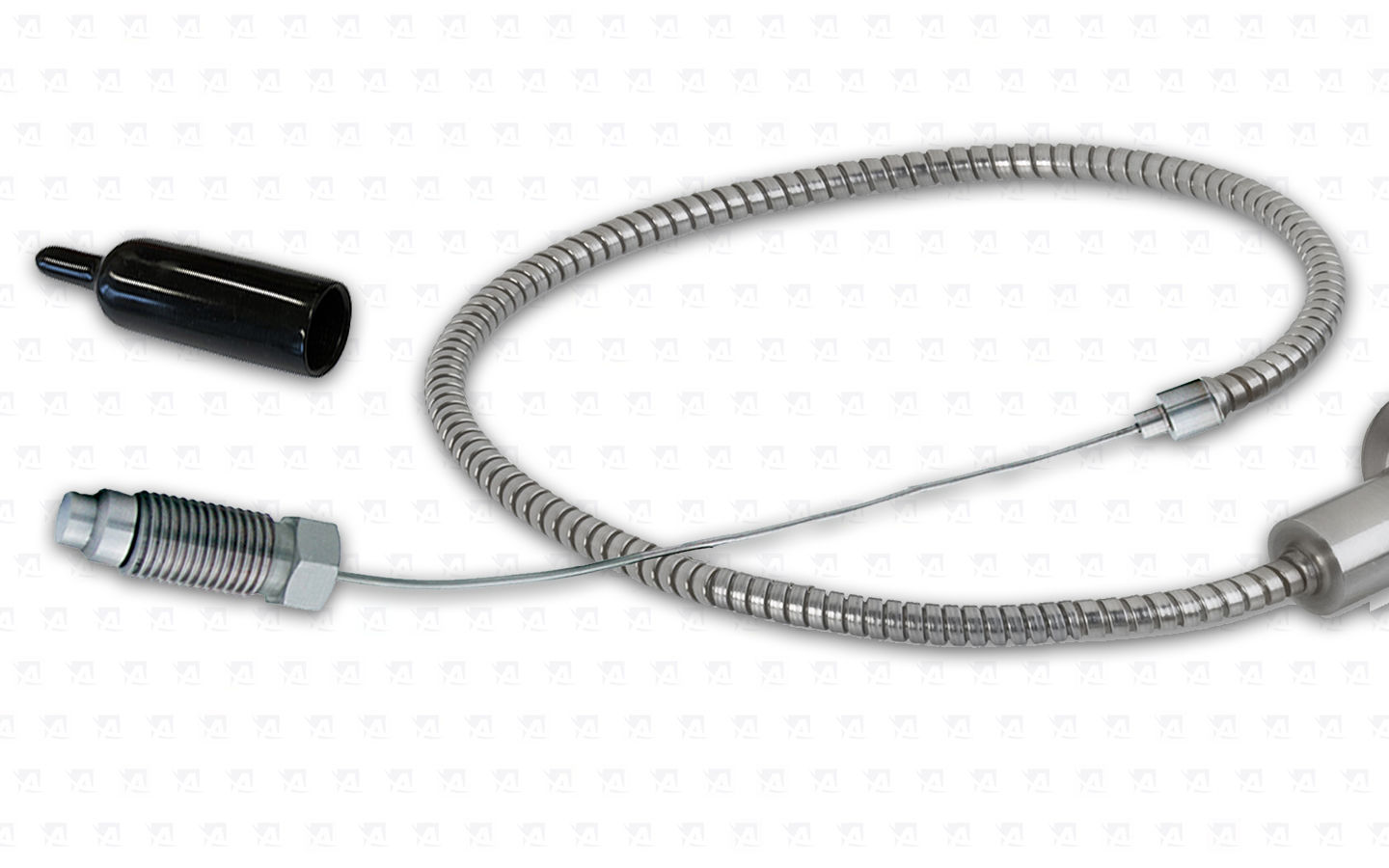

PT 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

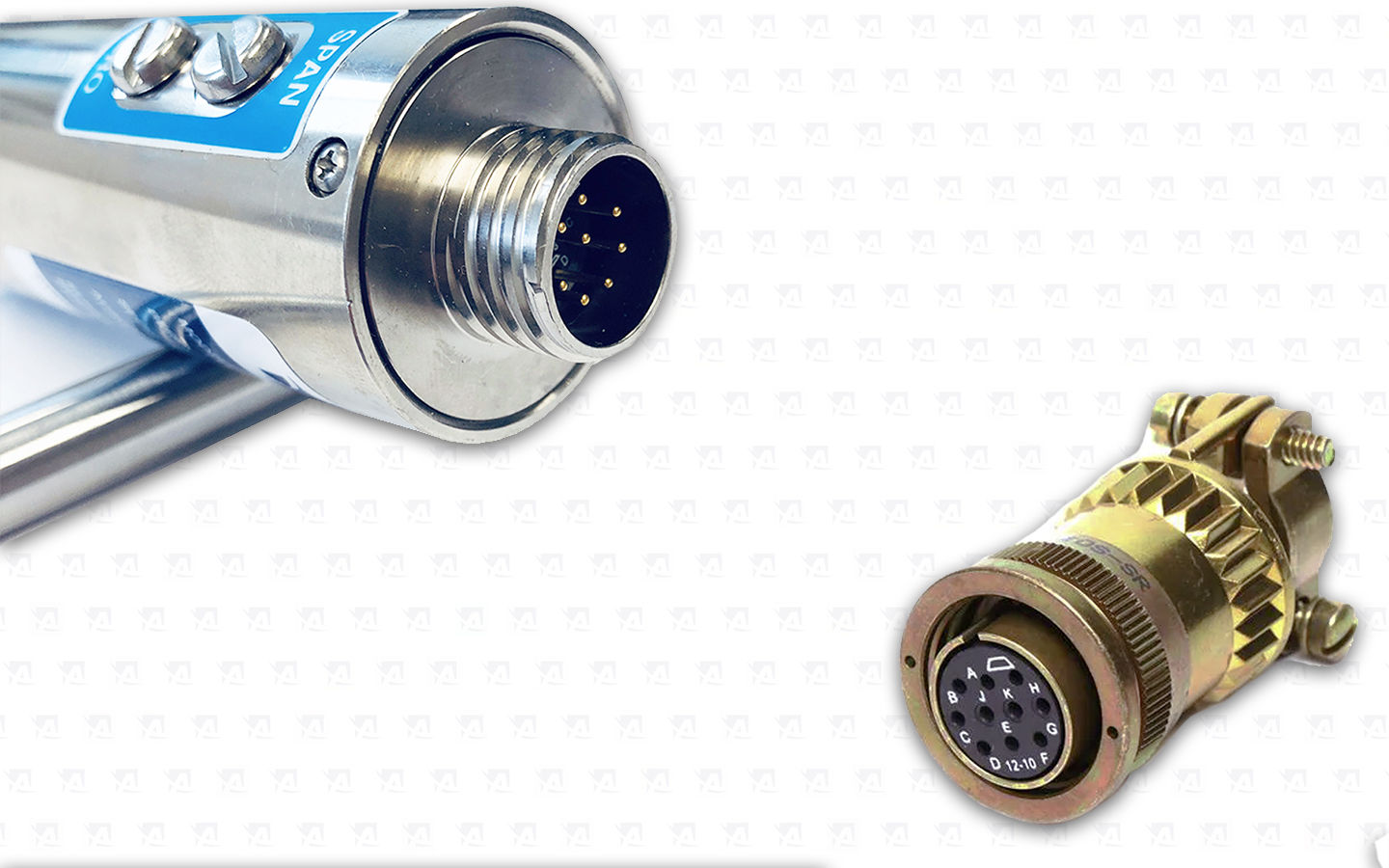

Koncovka snímače a kompatibilní kabelový konektor
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Vysoce přesný snímač tlaku taveniny pro prostorově omezené oblasti
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.

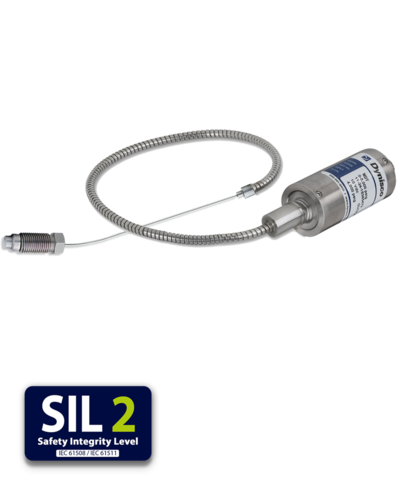

PT435A Tlakový snímač - S flexibilní a exponovanou kapilárou
Inovativní snímač tlaku, dokonale navržený pro vstřikovací aplikace s minimálním prostorem pro instalaci. Díky svým jedinečným vlastnostem a nejmodernějším technickým parametrům si tento snímač poradí s náročnými podmínkami v jakémkoli prostředí. Výrobce nešetřil na pokročilých technologiích a sofistikovaných výrobních procesech, což umožnilo dosáhnout velmi malých rozměrů a nízké hmotnosti snímače, aniž by to jakkoli ohrozilo jeho vynikající výkon. Snímač tlaku je ideálním řešením pro širokou škálu vstřikovacích aplikací, a to díky své výjimečné odolnosti vůči vibracím, kterým velmi dobře odolává. Příjemným bonusem je snadná a bezproblémová instalace tohoto snímače v prostorách s omezenými rozměry.
Výkonnostní charakteristiky
| Rozsah tlaku: |
0- 30 000 PSI |
| Maximální tlak: |
2 x plný rozsah nebo 35 000psi (podle toho, co je nižší) |
| Přesnost: |
±0,25% FSO (±0,5% FSO pro rozsahy 500psi, 750psi a 1000psi) |
| Opakovatelnost: |
±0,1 % FSO (±0,2 % FSO pro rozsahy 500psi, 750psi a 1000psi) |
| Rozlišení: |
Nekonečné |
Maximální přetížení
(bez vlivu na provozní údaje) |
2 x plný rozsah nebo 35 000psi (podle toho, co je nižší) |
| Materiál přicházející do styku s médii: |
15 - 5 OH nerezová ocel, potažená Dymax® |
| Montážní moment: |
500 inch - lbs. maximum |
| Hmotnost: |
1.5 lbs |
Teplotní charakteristiky
| Membrána: |
|
| Max. Teplota: |
750°F (450°C) |
| Posun nuly v důsledku změny teploty: |
15psi/ 100°F, typicky (27psi/ 100°C) |
| Hlava snímače: |
|
| Max. Teplota: |
250°F (121°C) |
| Posun nuly v důsledku změny teploty: |
Maximálně ±0,01 % plného rozsahu/°F (±0,02 % plného rozsahu/°C) |
| Posun citlivosti v důsledku změny teploty: |
Maximálně ±0,005 % plného rozsahu/°F (±0,01 % plného rozsahu/°C) |
Elektrické charakteristiky
| Konfigurace: |
Čtyřramenný Wheatstoneův můstkový tenzometr |
| Odolnost můstku: |
Vstupní údaje: Výstup: minimálně 345 ohmů: 350 Ohmů ±10% |
| Nastavení nuly: |
±5% FSO |
| Výstup v plném rozsahu: |
3.33 mv/V ±2% |
| Buzení: |
Doporučené napětí 10 Vdc, maximálně 12 Vdc |
| Interní kalibrace (R-Cal): |
80% FSO ±0.5% |
| Izolační odpor: |
1000 megohms at 50 Vdc |
Průvodce objednáváním pro PT435A
PT435A - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
