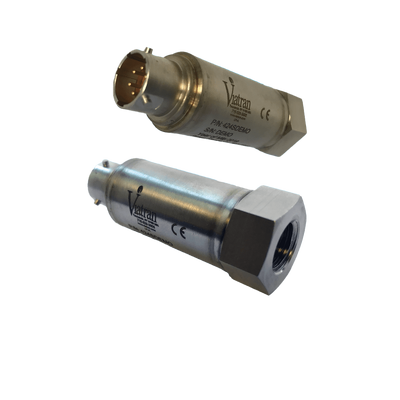

Model 424 Pressure Transmitter
HIGH-PERFORMANCE
The Model 424 is a versatile high-performance test and control sensor that offers a fast response time, noise immunity, and is CE compliant. Viatran takes pride in offering excellent customer support combined with a technically superior product.
INSPIRED BY SMALL SPACES
Developed for engine test stands with space constraints, the Model 424 is small in size, but packs a high-performance punch. The electronics and silicon sensor design have a combined accuracy of better than ±0.08%. Available standard output is 0-5 Vdc for PSIA or 0.25 - 5.25 Vdc for PSIG measurements.
EASILY ADAPTABLE
Viatran’s ability to customize products provides extreme flexibility, allowing the 424 to easily fit into your existing system. Options include alternate pressure ports, electrical connectors, direct coupled cable, and various electrical outputs. The "424" series is just one of the latest additions to Viatran’s portfolio of pressure sensors. They are designed to fit a wide range of applications where accuracy, stability, and reliability are important. The RoHS compliant 6-pin bayonet circular connector is one of many standard features.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
MODEL 424 PRESSURE TRANSMITTER
0-5 Vdc, 0-3 to 5000 psi - For use in applications requiring small footprint
HIGH-PERFORMANCE
The Model 424 is a versatile high-performance test and control sensor that offers a fast response time, noise immunity, and is CE compliant. Viatran takes pride in offering excellent customer support combined with a technically superior product.
INSPIRED BY SMALL SPACES
Developed for engine test stands with space constraints, the Model 424 is small in size, but packs a high-performance punch. The electronics and silicon sensor design have a combined accuracy of better than ±0.08%. Available standard output is 0-5 Vdc for PSIA or 0.25 - 5.25 Vdc for PSIG measurements.
EASILY ADAPTABLE
Viatran’s ability to customize products provides extreme flexibility, allowing the 424 to easily fit into your existing system. Options include alternate pressure ports, electrical connectors, direct coupled cable, and various electrical outputs. The "424" series is just one of the latest additions to Viatran’s portfolio of pressure sensors. They are designed to fit a wide range of applications where accuracy, stability, and reliability are important. The RoHS compliant 6-pin bayonet circular connector is one of many standard features.
Performance characteristics
| Full-Scale Pressure Range (FSPR) | 0-3 thru 0-5000 PSI (0-0.2 to 0-345 bar) |
|---|---|
| Zero balance | ≤± 0.25% FSO |
| Non-Linearity (Best Fit Straight Line) | ≤±0.06% FSO standard, optional ±0.04% |
| Hysteresis & Repeatability | ≤±0.06% FSO standard |
| Full Scale Output | 5 Vdc≤ ± 0.25% FSO |
| Long Term Stability | ≤± 0.3% FSO per 6 months |
| Compensated Temperature* | 32°F to 180°F (0°C to 82°C) |
| Operating Temperature Range | -40°F to 185°F (-40°C to 85°C) |
| Storage Temperature | -40°F to 250°F (-40°C to 121°C) |
| Maximum Fluid Temperature | 250°F (121°C) |
| Combined Thermal Effect (zero & span) | ≤±2% FSO per 100°F typical |
| Compensated Temperature Range | 32°F to 180°F (0°C to 82°C) |
Electrical characteristics
| Supply Voltage | 9 to 30 Vdc |
|---|---|
| Power Supply Regulation | <±0.05% FSO per Volt |
| Output Signal | 0-5 Vdc (PSIA) 0.25 - 5.25 Vdc (PSIG) |
| Circuit Protection | Short circuit and reverse polarity protected |
| Voltage Spike Protection | Withstand 1000 volt spike per EN6100-4-5 |
| RFI/EMI Suppression | CE marked, EN 61326 |
| Insulation Resistance | <5nS conductance |
| Response Time | ≤2 milliseconds |
| Electrical Connections | 6-pin bayonet style SST (standard) |
| Pin Outs |
Pin A+Power |
| Connector Options | BP Micro change (M12) BN 4-pin bayonet ZU Cable gland |
Materials of Construction
| Wetted Parts | 316L stainless steel |
|---|---|
| Housing | 316 stainless steel |
| Weight | 3.5 oz nominal |
| Identificatios | Laser etched onto body |
Mechanical characteristics
| Pressure Connection | 1/8" NPT female |
|---|---|
| Proof Pressure |
3x range or 1,200 PSI (whichever is less) for 0-3 thru 0-500 PSI 3x range or 9,000 PSI (whichever is less) for 0-1,000 thru 5,000 PSI |
| Burst Pressure |
5x range or 2,400 PSI (whichever is less) for 0-3 thru 0-500 PSI 5x range or 10,000 PSI (whichever is less) for 0-1,000 thru 0-5,000 PSI |
| Pressure Cavity Volume | 1.5 mL |
| Mounting | May be supported by process piping |
