Model 510 Hammer Union

Ropný vrty, cementování, drcení, kyseliny a jiné náročné aplikace

Naše exkluzivní konstrukce s polovičním vyplachováním disponuje menší objem dutiny, aby se zabránilo ucpávání. To eliminuje nutnost únavného čištění, zejména v cementovacích aplikacích.

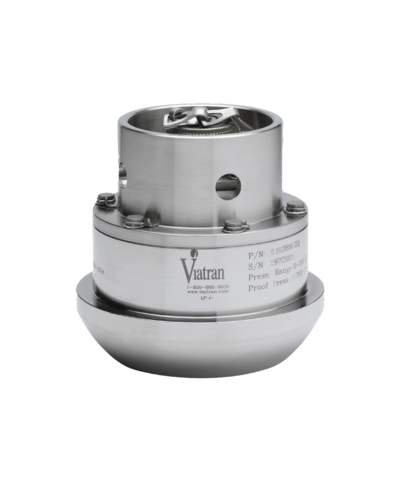

Model 510 Hammer Union Pressure Transmitter

Vrtání ropných vrtů, cementace, štěpení a odkyselování

Naše exkluzivní polopropustná konstrukce poskytuje menší objem dutiny, aby se zabránilo jejímu ucpání. To eliminuje nutnost zdlouhavého čištění, zejména při cementování.

Výkonnostní charakteristiky

Plné rozsahy stupnice tlaku	0-5K, 6K, 10K, 15K, 20K PSIS (0-345, 414, 689, 1034, 1379 bar)
Kombinovaná přesnost (BFSL)	≤ ± 0,25% FSO (nelinearita, hystereze & opakovatelnost)
Výstup v plném rozsahu (FSO)	16,00 mA ±1% FSO
Nulová rovnováha	4 mA ±1% FSO
Dlouhodobá stabilita	≤±0,25% FSO za 6 měsíců
Čas odezvy	≤2,5 mSec pro dosažení 90 % FSO
Kompenzovaná teplota	40°F až 140°F (4°C až 60°C)
Operační teplota	-40°F až 185°F (-40°C až 85°C)
Teplotní limity skladování	-67°F až 302°F (-55°C až 150°C)
Vliv teploty na nulu	≤±1% FSO na 100°F (37°C)
Vliv teploty na nulu	≤±1% FSO na 100°F (37°C)

Elektrické vlastnosti

Výstupní signál	4 - 20 mA at 70°F (21°C)
Napájecí napětí	10.5 to 28 Vdc
Účinek regulace napájení (kalibrováno při 12 Vdc)	≤±0.01% FSO per Volt
Impedance smyčky / zátěže	750 Ohms at 24 Vdc decreasing linearly to 0 Ohms @ 9 Vdc
Kalibrace rozsahu SignalKali	100% of FSPR
Kalibrační výkon	7,5 až 28 Vdc při jmenovitém proudu 15 mA
Přesnost kalibračního signálu	≤±0,2 % FSO. Přesná korelace signálu a tlaku je uvedena u každé jednotky.
Ochrana obvodů	Varistorová ochrana na vstupních vodičích proti přepětí až 1000 V při 50 mikrosekundách.
Odolnost můstku	10K Ohmů jmenovitě
Napájecí napětí pro kalibraci	8.5 -28 VDC
Přesnost kalibračního signálu	Údaje na kalibračním certifikátu jsou v rozmezí ±0,2 % FSO skutečného výstupního signálu Cal.
Standardní elektrické připojení	Párování s 6kolíkovým, hermetickým, krabicovým konektorem, velikost pouzdra 10, MIL-C-26482 konektor typu bendix
Výstupy PIN	PIN A+ Napájení / signál PIN B- Napájení / signál PIN CNo Připojení PIN DNžádné připojení PIN E+ Kalibrace PIN F- Kalibrace

Mechanické vlastnosti

Standardní tlakový port	Vnější kladívková spojka 2 palce #1502
Objem tlakové dutiny	Standard: 0,45 palce krychlového
Vliv instalace na hodnotu 0	Možnost "TP": 0,22 palce krychlového
Citlivost na otřesy	1000 g, půlsinusový puls 0,5 ms nesmí způsobit změnu kalibrace.
Proof Pressure	Rozsah 1,67× nebo max. 22 500 PSI
Tlak při roztržení	3násobný rozsah plného tlaku, omezený svazkem č. 1502: 22,5K PSI

Konstrukční materiály

Smáčené materiály	Inconel 718 v souladu s NACE (MR0175/ISO 15156-3:2009(E))
Materiál krytu	304 nerezová ocel
Identifikace	Laserové značení na těle jednotky
Hodnocení krytu	IP68, NEMA 6P
Hmotnost	Nominální hmotnost 5,6 kg

Možnosti

DC	Vnější kladívková spojka 2 palce #1502
DG	Standard: 0,45 krychlových palců
DH	Možnost "TP": 0,22 palce krychlového
DN	1000 g, půlsinusový puls 0,5 ms nepůsobí změnu kalibrace.
EA	Rozsah 1,67X nebo max. 22 500 PSI
EH	3násobný rozsah plného tlaku, omezený svazkem č. 1502: 22,5K PSI

Výkres

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce

P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
